　　上左の写真はホゾの切り込みが終わったところですが、脚のロッ
　　カー部分のホゾは角度が付いていますので、横切り盤で加工でき

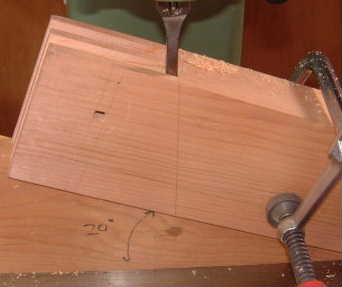

　　ない掘り残し部分は角ノミ盤で加工していきます。上右の写真のよ
　　うに角度冶具をかまして加工しますが、この部分は後ろ面に1度テ
　　ーパーが付いていますから、テーパー加工で基準面が消える前に
　　加工しておきませんと、もう一つ角度冶具が要ることになってしまい
　　ますので、ここでは前部からの加工だけをしておき、後部からの加
　　工はテーパー加工後になります。
　　また角度が大きいですし部材幅がありますから、部材は F クラン
　　プなどを使いしっかり固定します。

　　前部からの角ノミ加工が終わりましたら、次にアームと側座枠のホ
　　ゾ穴を貫通させるために、脚の後面を加工していきますが、背部分

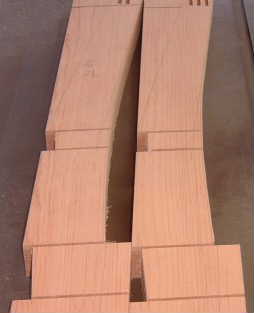

　　は二段目の左図のようにバンドソーで落とします。その右の写真は

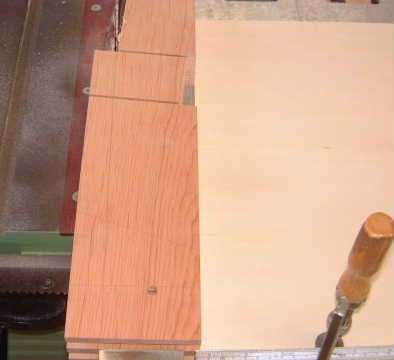

　　加工の終わったところになります。次に下左の写真のようにロッカー
　　に差し込むテーパー部分は横切り盤にテーパー角1度の角度冶具
　　（これも直角の出た長方形の合板の一面を1度にカットしたもので
　　す。）をセットして、1ミリ程度幅広にカットしておきます。その右の写
　　真はテーパーの嵌め合いを確認しているところになりますが、ここ
　　ではこの程度までにしておき、組み立て前に手鉋で最終調整します。
