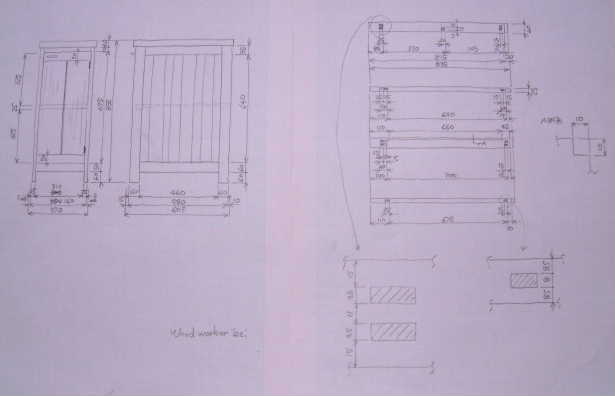

　　おおよそ構想が決まりましたら、まず外形図を描いて行きますが、
　　箱物でも私の場合は全てフリーハンドで書いてしまいます。次に
　　外形図と各部の原寸図から各部材の図面を起こして設計終了で
　　す。
　　
　　このキャビネットは隙間家具ですが、前項で書きましたようにあえ
　　て框構造としましたが、四隅の柱は少しでも間口寸法を稼ぐため
　　に、板厚は25ミリと框としては薄くしていますが、その関係で落とし
　　込みは難しくなりますので、各面の薄板は全て切り欠きの相欠き
　　打ち付け接ぎにして有ります。
　　これについてはChallengeの「相欠き打ち付け接ぎについて」に書
　　いて有りますので参照していただければと思います。

　　天板は板厚が40ミリで幅370ミリ、奥行きが605ミリですが、普通の
　　キャビネットでは天板の反り止めは2本入れて、本体の横框にビス
　　止めして取り付けますが、この場合は幅が370ミリと狭いので、反
　　り止めは1本として本体部材数は1本増えますが、上部の前後の
　　上框に天板取り付け用に1本部材を渡して、それにビス止めする
　　ようにしてあります。
　　この仕様の天板であれば一般的には駒止めが多いと思いますが、
　　椅子の座板の取り付けでも書きましたが、私は駒止めは何故か
　　使いませんので、反り止めを蟻挿しします。

　　扉については通常框で組みますが、間口が狭いこともあり少しご
　　てごてしますので、2枚の平板を相欠きにして伸縮逃げの隙間を
　　空け、端嵌めの扉にして有ります。
　　これについてはChallengeの「その他のホゾ、構造について　16」
　　中ほどより少し書いてありますので参照してください。
