Challenge 3
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 |
| 29 座板作り 3 2002.10.30記 | |
|
|

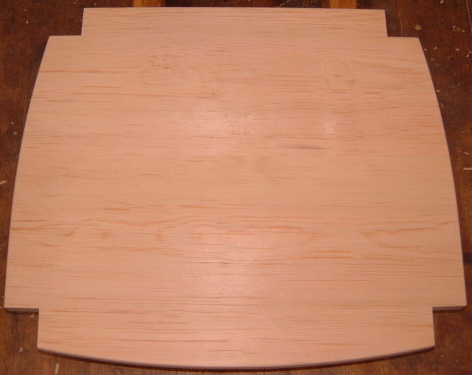

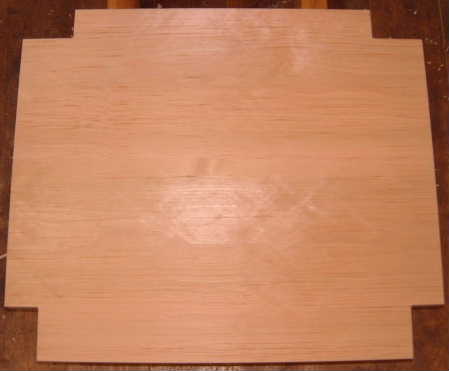

自動鉋盤で厚さを決めましたら、横切り盤で上の左写真のように 仕様寸法に切り出します。 次に四隅に4本の足が入る切り欠きを、その右の写真のように横 切り盤で切り取ります。この切り欠きは、必ず組み上がっている 椅子の実寸をはかります。 足の前後左右の内寸をしっかり確認し、横切りの切断は木端、木 口を基準として外から切り込みますので、ここで一番重要なのは 切り込み寸法ではなくて、前後左右足間の内寸ですから、くれぐ れも切り込みすぎないように慎重に進めます。 この椅子ですと、内寸は左右の足間は実寸より1ミリ狭く、前後の 足間は2ミリ狭くします。見た目的には成るべくピッタリ仕上げたい ところですが、木の伸縮とアームが有りますから、傾けて座板をは め込みますので、この程度は見ておく必要があります。 前後は座枠と座板は木の向きが直交しますので、座板の伸縮の 逃げとしてこの程度は見ておく必要があります。これがきつ過ぎ ますと、座枠とホゾを抜いてしまうほど座板は湿度で膨張します。 また、左右は座板を傾けるための逃げ寸法として、この程度控え ませんと座板が入りません。 こうした座板の椅子はアーム無しであれば、ぎりぎりで後足間に 差し込めますが、アームが有りますと組み立ててからでは、座板 がはめられなくなったりしますので、設計の段階で良く考えてシュ ミレーションしておきます。また良く分からなければ、前後を組む 段階で借り組みして確認し、組んでからでははめられなければ、 前後を組む段階ではめ込んで組み立てます。 しかし基本的には、もし座を取り替えるような事態が起きた時の ことも想定して、組んでからはめ込めるように設計しておくべきで しょう。 この椅子では勿論組んでからはめ込めますが、前足左右の内側 アーム下の R 処理が無ければはめ込めないぎりぎりの設計です。 2段目の写真は横切り盤による切り欠き加工の済んだところです。 ここでは座板の罫書きについては省略していますが、次に座板前 部の R 加工と後ろ足間の幅は50ミリ絞ってありますので、両側の R 加工をします。両木口はバリが出やすいので、横切り盤で大ま かに切り出し、後は横ズリベルトサンダーで荒らし上げして、サン ダー、サンドペーパーで仕上げます。 最後に表だけ仕上げ鉋をかけて、裏表、格部面取りをして下写真 のように座板の完成です。 |
